小型リフロー炉(加熱炉)大気専用モデル【UNI-5016F】

小型リフロー炉(加熱炉)大気専用モデル【UNI-5016F】

小型リフロー炉(加熱炉)大気専用モデル【UNI-5016F】イメージ写真

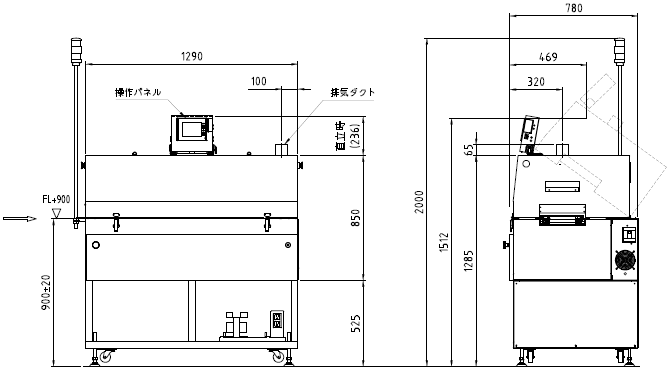

寸法外観図

小型リフロー炉(加熱炉)大気専用モデル【UNI-5016F】外観図

基本仕様

ゾーン数 加熱5ゾーン
加熱方式 上部熱風+遠赤外線加熱・下部遠赤外線加熱方式
最大設定温度 上部320℃ / 下部350℃
基板有効幅 50~160mm
搬送方式(選択式) ピンチェーン搬送 / メッシュ搬送
搬送速度 0.1~0.5m/min
部品有効高さ 上面15mm / 下面15mm
対応言語 日・英
PCコンセント 1個(100V)
基板乗せ代 4mm
パスライン 900±20mm
入力電源 AC200V 3φ 16kVA 47A
装置寸法※( )内の数字はメッシュ搬送時 L1,290(1,590)×D785×H1,285mm
装置重量 300kg

オプション

シグナルライト
架台(35kg)
基板詰まり検知センサー(入口)
基板詰まり検知センサー(出口)
入口タクトタイマー
インターフェイス
基板有効幅拡張(最大200mm)
自動幅調整機構
過昇温防止装置
基板落下センサー
メモリーカード(100種保存対応)※標準は10種のみ
UPS(無停電電源装置)
電源トランス
出入口コンベヤ延長
循環ファン停止検出
フードインターロック
非常停止ボタン位置変更
リフローチェッカー(プロファイル測定ユニット)
冷却コンベヤ・搬送コンベヤ各種
塗装色変更
