中型リフロー炉(加熱炉)N2対応モデル【SOL-8130】

中型リフロー炉(加熱炉)N2対応モデル【SOL-8130】

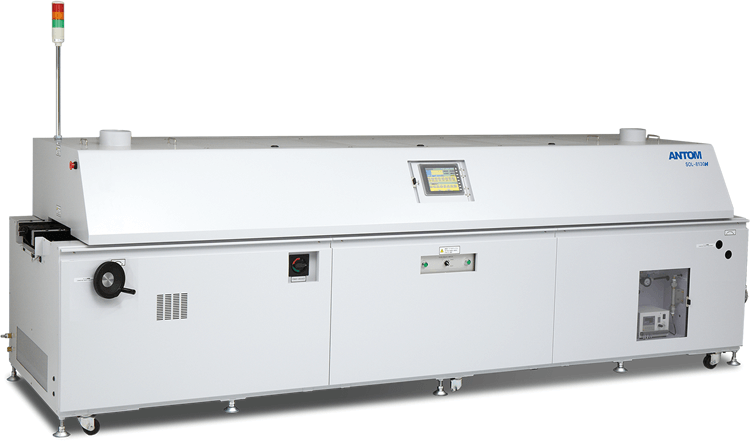

中型リフロー炉(加熱炉)N2対応モデル【SOL-8130】イメージ写真

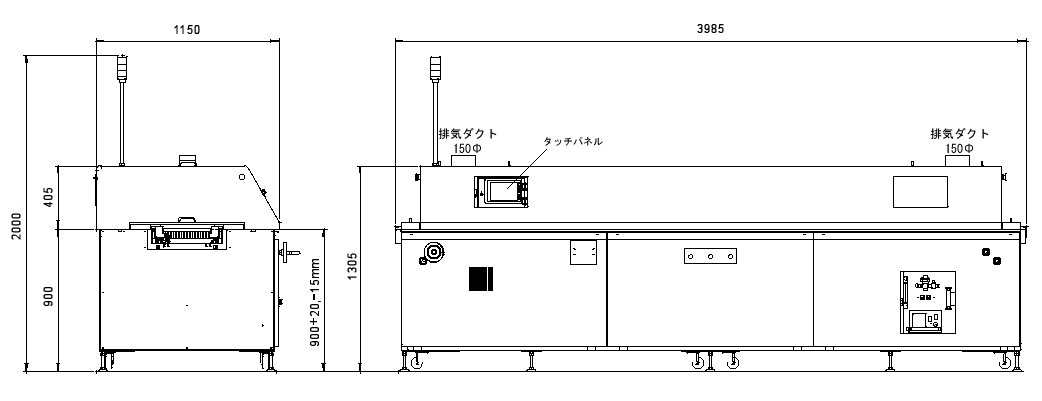

寸法外観図

中型リフロー炉(加熱炉)N2対応モデル【SOL-8130】外観図

基本仕様

ゾーン数 加熱8ゾーン / 冷却1ゾーン
加熱方式 上部熱風+遠赤外線加熱・下部遠赤外線加熱方式
最大設定温度 上部320℃ / 下部350℃
基板有効幅 50~300mm
搬送方式(選択式) ピンチェーン搬送 / メッシュ搬送
搬送速度 0.3~1.5m/min
部品有効高さ 上面10mm / 下面10mm
酸素濃度計 標準搭載
フラックス回収 標準搭載(簡易メンテナンスタイプ)
対応言語 日・英・中・韓
PCコンセント 1個(100V)
基板乗せ代 4mm
パスライン 900+20,-15mm
入力電源 AC200V 3φ 32kVA 93A
装置寸法 L3,985×D1,150×H1,305mm
装置重量 1,600kg

オプション

自動幅調整機構
スルータイプソリ防止機構(昇降式)
下部循環ファン追加
ラビリンス上下昇降機構
過昇温防止装置
基板落下センサー
酸素濃度コントローラー
N2全ゾーン供給
N2全ゾーンサンプリング
低酸素濃度仕様(100ppm以下)
冷却強化ユニット・冷却チラー
UPS(無停電電源装置)
電源トランス
出入口コンベヤ延長
循環ファン停止検出
フードインターロック
非常停止ボタン位置変更
リフローチェッカー(プロファイル測定ユニット)
冷却コンベヤ・搬送コンベヤ各種
塗装色変更
