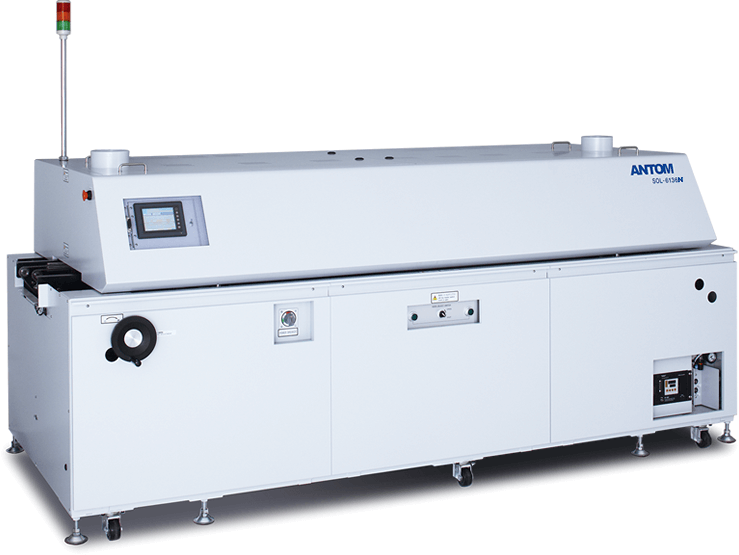

中型リフロー炉（加熱炉）N2対応コンパクトモデル【SOL-6136N】
中型リフロー炉（加熱炉）N2対応コンパクトモデル【SOL-6136N】

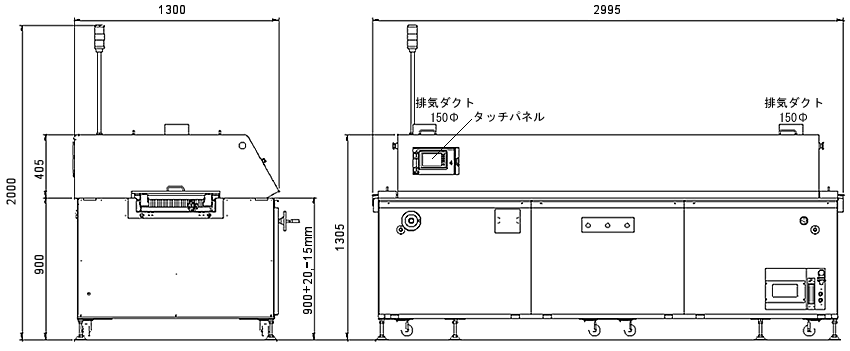

寸法外観図
基本仕様
| ゾーン数 | 加熱6ゾーン / 冷却1ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部350℃ |
| 基板有効幅 | 50～360mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.3～1.5m/min |
| 部品有効高さ | 上面10mm / 下面10mm |
| 酸素濃度計 | 標準搭載 |
| フラックス回収 | 標準搭載（簡易メンテナンスタイプ） |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代 | 4mm |
| パスライン | 900+20,-15mm |
| 入力電源 | AC200V 3φ 56kVA 161A |
| 装置寸法 | L2,995×D1,300×H1,305mm |
| 装置重量 | 1,300kg |
オプション
| 自動幅調整機構 |
| スルータイプソリ防止機構（昇降式） |
| 下部循環ファン追加 |
| ラビリンス上下昇降機構 |
| 過昇温防止装置 |
| 基板落下センサー |
| 酸素濃度コントローラー |
| N2全ゾーン供給 |
| N2全ゾーンサンプリング |
| 低酸素濃度仕様（100ppm以下） |
| 冷却強化ユニット・冷却チラー |
| UPS（無停電電源装置） |
| 電源トランス |
| 出入口コンベヤ延長 |
| 循環ファン停止検出 |
| フードインターロック |
| 非常停止ボタン位置変更 |
| リフローチェッカー（プロファイル測定ユニット） |
| 冷却コンベヤ・搬送コンベヤ各種 |
| 塗装色変更 |
