中型リフロー炉(加熱炉)大気専用モデル【SOLSYS-8460IRTP】

中型リフロー炉(加熱炉)大気専用モデル【SOLSYS-8460IRTP】

中型リフロー炉(加熱炉)大気専用モデル【SOLSYS-8460IRTP】イメージ写真

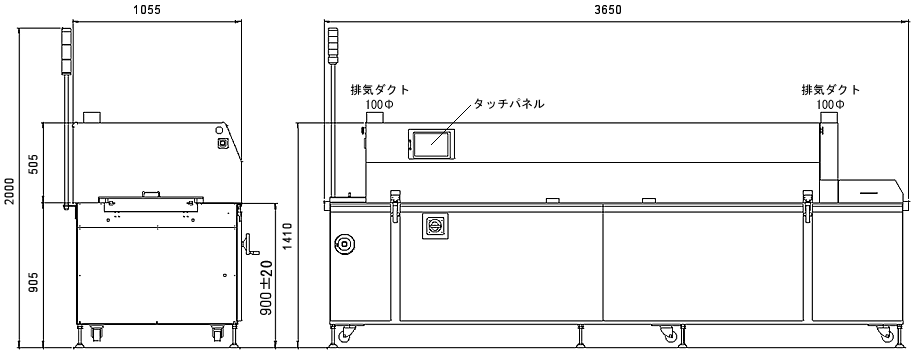

寸法外観図

中型リフロー炉(加熱炉)大気専用モデル【SOLSYS-8460IRTP】外観図

基本仕様

ゾーン数 加熱8ゾーン
加熱方式 上部熱風+遠赤外線加熱・下部遠赤外線加熱方式
最大設定温度 上部320℃ / 下部450℃
基板有効幅 35~460mm
搬送方式(選択式) ピンチェーン搬送 / メッシュ搬送
搬送速度 0.3~1.5m/min
部品有効高さ 上面25mm / 下面18mm
対応言語 日・英・中・韓
PCコンセント 1個(100V)
基板乗せ代 4mm
パスライン 900±20mm
入力電源 AC200V 3φ 62kVA 179A
装置寸法 L3,650×D1,055×H1,410mm
装置重量 1,250kg

オプション

自動幅調整機構
スルータイプソリ防止機構(昇降式)
フラックス回収装置
冷却ファンコントローラー
過昇温防止装置
基板落下センサー
UPS(無停電電源装置)
電源トランス
出入口コンベヤ延長
循環ファン停止検出
フードインターロック
非常停止ボタン位置変更
リフローチェッカー(プロファイル測定ユニット)
冷却コンベヤ・搬送コンベヤ各種
塗装色変更
