小型リフロー炉(加熱炉)N2対応コンパクトモデル【UNI-3116H】

小型リフロー炉(加熱炉)N2対応コンパクトモデル【UNI-3116H】

小型リフロー炉(加熱炉)N2対応コンパクトモデル【UNI-3116H】イメージ写真

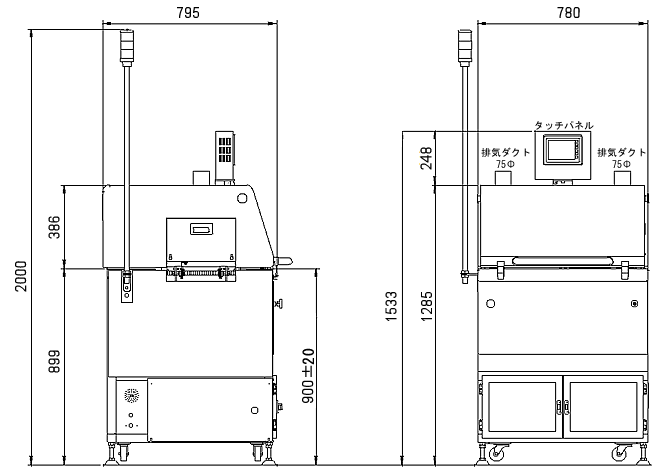

寸法外観図

小型リフロー炉(加熱炉)N2対応コンパクトモデル【UNI-3116H】外観図

基本仕様

ゾーン数 加熱3ゾーン / 冷却1ゾーン
加熱方式 上部熱風+遠赤外線加熱・下部遠赤外線加熱方式
最大設定温度 上部320℃ / 下部350℃
基板有効幅 50~160mm
搬送方式(選択式) ピンチェーン搬送 / メッシュ搬送
搬送速度 0.03~0.15m/min
部品有効高さ 上面10mm / 下面10mm
酸素濃度計 標準搭載
対応言語 日・英・中・韓
PCコンセント 1個(100V)
基板乗せ代 4mm
パスライン 900±20mm
入力電源 AC200V 3φ 8.6kVA 25A
装置寸法※( )内の数字はメッシュ搬送時 L780(1,000)×D795×H1,285mm
装置重量 140kg

オプション

最大設定温度変更(上部350℃)
自動幅調整機構
過昇温防止装置
基板落下センサー
メモリーカード(100種保存対応)※標準は10種のみ
酸素濃度コントローラー
N2全ゾーン供給
N2全ゾーンサンプリング
低酸素濃度仕様(100ppm以下)
UPS(無停電電源装置)
電源トランス
出入口コンベヤ延長
循環ファン停止検出
フードインターロック
非常停止ボタン位置変更
リフローチェッカー(プロファイル測定ユニット)
冷却コンベヤ・搬送コンベヤ各種
塗装色変更
