小型加熱炉大気専用モデル【HAS-3016】

小型加熱炉大気専用モデル【HAS-3016】

小型加熱炉大気専用モデル【HAS-3016】イメージ写真

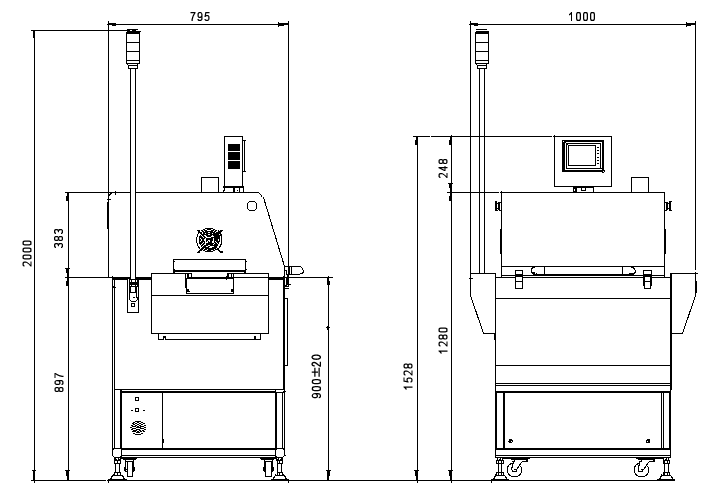

寸法外観図

小型加熱炉大気専用モデル【HAS-3016】外観図

基本仕様

ゾーン数 加熱3ゾーン
加熱方式 上部熱風+遠赤外線加熱・下部遠赤外線加熱方式
最大設定温度 上部320℃ / 下部350℃
基板有効幅 160mm
搬送方式 メッシュ搬送
搬送速度 0.03~0.15m/min
部品有効高さ 上面15mm
対応言語 日・英
パスライン 900±20mm
入力電源 AC200V 3φ 8kVA 23A
装置寸法 L1,000×D795×H1,280mm
装置重量 110kg

オプション

シグナルライト
基板詰まり検知センサー(入口)
基板詰まり検知センサー(入口)
入口タクトタイマー
インターフェイス
ピンチェーン搬送方式(基板有効幅50~160mm)
過昇温防止装置
UPS(無停電電源装置)
基板落下センサー(ピンチェーン搬送時のみ)
メモリーカード(100種保存対応)※標準は10種のみ
出入口コンベヤ延長
循環ファン停止検出
フードインターロック
非常停止ボタン位置変更
リフローチェッカー(プロファイル測定ユニット)
冷却コンベヤ・搬送コンベヤ各種
塗装色変更
