卓上リフロー炉 ZBRF-530 搬送式コンパクトタイプ低価格モデル

卓上リフロー炉 ZBRF-530 搬送式コンパクトタイプ低価格モデル

卓上リフロー炉 ZBRF-530 搬送式コンパクトタイプ低価格モデル

卓上リフロー炉ZBRF-530は硬化や乾燥から鉛フリープロファイルまで幅広い条件に対応

卓上リフロー炉ZBRF-530は、上3ゾーン+下2ゾーン構成のコンパクトタイプ卓上リフローです。
一般的な鉛フリープロファイルから硬化や乾燥に最適な均一加熱プロファイルまで幅広く対応しております。

また卓上リフロー炉は静止型のバッチ式モデルが多いですが、卓上リフロー炉ZBRF-530は搬送式のコンベヤタイプになっており、通常のリフロー炉と同じようにご使用いただくことができます。(搬送形状はメッシュタイプ)

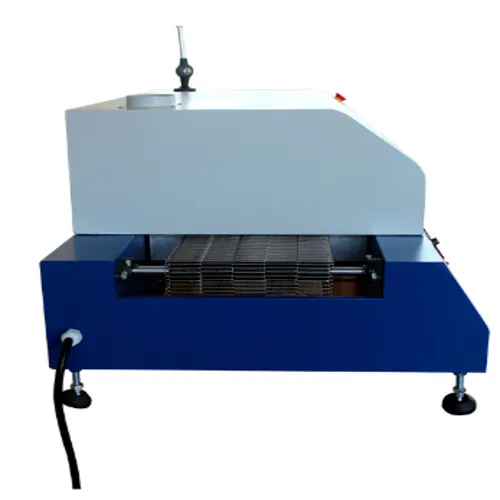

卓上リフロー炉ZBRF-530の側面写真

卓上リフロー炉 ZBRF-530は研究開発や実験、検査など非生産用途に最適

卓上リフロー炉ZBRF-530は、研究開発や実験、検査など非生産用途での使用に最適です。
また、少量生産用途のように生産タクトをあまり気にされない環境下でも問題なくご使用いただけます。

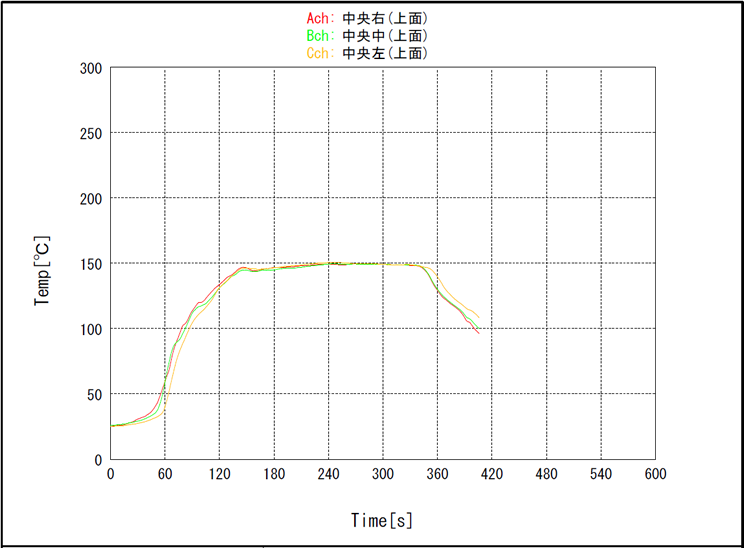

卓上リフロー炉 ZBRF-530で測定した硬化プロファイル

測定基板:ガラエポ基板250×250mm
基板面のばらつきを確認するため基板中央3点(左・中央・右)で測定を実施

卓上リフロー炉 ZBRF-530で測定した硬化プロファイル

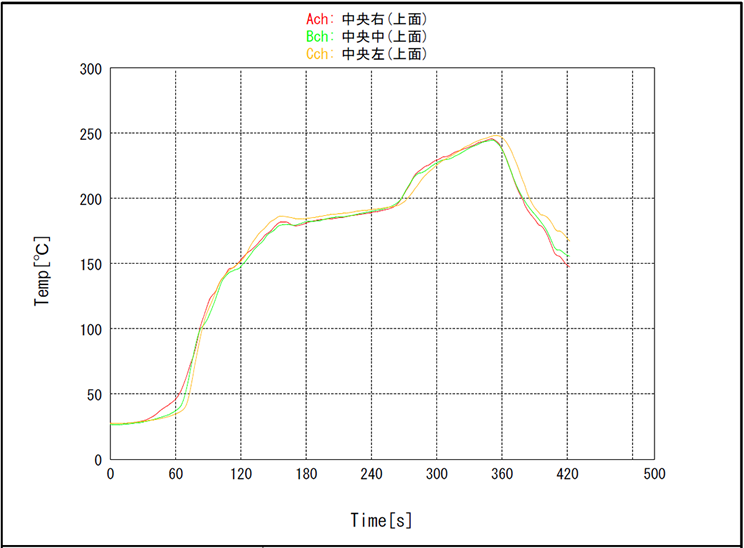

卓上リフロー炉 ZBRF-530で測定した鉛フリープロファイル

測定基板:ガラエポ基板250×250mm
基板面のばらつきを確認するため基板中央3点(左・中央・右)で測定を実施

卓上リフロー炉 ZBRF-530で測定した鉛フリープロファイル

卓上リフロー炉ZBRF-530の寸法外観図

卓上リフロー【ZBRF-530】外観図

卓上リフロー炉ZBRF-530の基本仕様

モデル名 ZBRF-530
搬送方式 メッシュ搬送
基板有効幅 280mm
パスライン 280mm(±20mm)
搬送スピード 0~2000mm/min
ヒーター枚数 上部3枚 / 下部2枚
設定温度 室温~400℃
装置サイズ L1700×W640×H760mm
電源 AC200V
消費電力 立上時7kW / 安定時2.5kW
重量 150kg

卓上リフロー炉ZBRF-530の実機見学やデモ実施について

卓上リフロー炉ZBRF-530は当社(神奈川県横浜市)にデモ機がございますので事前にご連絡いただければ実機見学だけでなく実機を使用したデモを実施することも可能です。

アントム株式会社デモルーム写真

お客様が卓上リフロー炉ZBRF-530で流したいワーク(サンプル)を持参いただいてデモを実施したり、温度プロファイルを測定していただくことで、卓上リフロー炉ZBRF-530の実能力をご確認ください。

またプロファイル測定を実施される場合には、お客様が使用されているリフローチェッカーを持参いただくか、または弊社で保有しているリフローチェッカーを使用することも可能ですので気軽にご相談いただけましたら幸いです。

なお、デモ実施前に必ず事前のお打ち合わせをさせていただきます。(対面またはWEBどちらでも対応可能です)

卓上リフロー炉ZBRF-530の価格やお見積りを希望されるお客様へ

卓上リフロー炉ZBRF-530の価格を知りたい、またはお見積りを希望されるお客様は、お手数ではございますが下記のフォームに必要事項をご記入いただき、当社までお問い合わせ願います。また卓上リフロー炉ZBRF-530に関する不明点などもお気軽にお問い合わせください。

お客様からお送りいただいた内容を確認の上、当社担当より改めてご連絡をさせていただきます。

お急ぎのお客様はお電話でのご連絡をお願いいたします。
(お電話での受付は平日8:30~17:30までとなります)
